近年來國家戰略持續向高端制造、自主可控傾斜，高端精密光學國產替代趨勢確定?？春脟鴥葟S商不斷突破核心技術，加快實現高端精密光學國產替代進程。

蔡司是全球光學行業標桿企業。蔡司成立于1846年，至今已有177年歷史。蔡司以生產顯微鏡起家，逐漸形成半導體制造技術、工業質量與研究、醫療技術和光學消費品市場四大業務板塊，業務遍及全球近50個國家和地區，擁有約30個生產工廠、60家銷售和服務公司以及27個研發基地，是光學和光電子領域的全球標桿企業。

生產顯微鏡起家，逐步拓展產品矩陣。1847年，公司開始生產顯微鏡；1890年，發布第一款相機光學鏡頭，切入光學消費品領域；1908年，開始轉向眼科測量儀器的研發，進入醫療光學領域；1931年，開始研制電子顯微鏡，豐富了工業領域的產品矩陣；1968年，為Telefunken生產用于光刻的新型光學器件，標志著公司進入半導體制造領域。

布局四大業務板塊，產品矩陣豐富。公司業務可劃分為四個部分，共九個戰略業務單元：

半導體制造技術（SemiconductorManufacturingTechnology）：包括光刻光學、光掩膜系統和過程控制解決方案，覆蓋了微芯片生產的各種關鍵工藝。

工業質量與研究（IndustrialQuality&Research）：1）工業質量檢測：例如坐標測量機、三維X射線檢測設備等，被廣泛用于汽車、工業、飛機建造、塑料工業等領域，提供生產質量檢測；2）科學研究顯微鏡：包含光學、電子、離子、X射線顯微鏡，被廣泛用于生命科學、材料研究、以及制藥等行業。

醫療技術（MedicalTechnology）：包含眼科手術器械和手術顯微鏡及可視化系統。

消費市場（ConsumerMarkets）：包含視覺護理、攝影、運動光學等。蔡司是世界上最大的眼鏡鏡片制造商之一，除此之外，還為客戶提供相機和電影鏡頭、望遠鏡等高端產品。

業績實現穩定增長，持續投入高研發。蔡司過去20年業績穩步增長，2002-22年營收CAGR7.0%、凈利潤CAGR15.8%。近幾年隨著半導體光刻需求快速增加，公司業績加速增長。22財年收入突破80億歐元，達到87.54億歐元，同比16.28%，歸母凈利潤11.55億歐元，同比10.34%。22財年公司研發費用率達13%，研發上保持高投入保證競爭優勢。

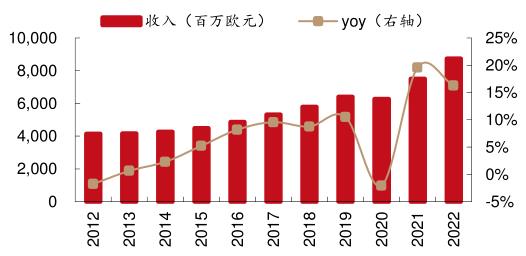

圖：蔡司營業收入及同比

半導體制造技術占比持續提升。22財年，受益于下游旺盛需求，四大板塊業務收入均實現二位數增長，分別同比增長20.0%、14.7%、15.4%、12.6%。其中，半導體制造技術業務由于下游光刻需求快速增加，近兩年增長加速，收入占比超過30%。

發展歷程：由于光刻機直接決定了晶體管尺寸，而晶體管尺寸對于芯片的性能起決定性作用。因此在半導體產業不斷追求芯片尺寸更小、性能更強的背景之下，光刻機也不斷創新迭代。從最早的普通光源到使用193nm波長的DUV激光，再到13.5nm的EUV激光，制程節點已提升到7-3nm。據ASML，下一代EUV0.55NA光刻系統（將數值孔徑從0.33提升至0.55）預計2025年投產，進一步提高芯片生產效率。

市場格局：全球光刻機市場三足鼎立，AMSL龍頭地位凸顯。全球前道設備光刻機市場已基本被ASML、尼康、佳能所壟斷，2022年三家光刻機廠商合計出貨量達551臺。按平均售價測算，2022年全球市場規模達189億美元。其中，ASML獨占鰲頭，22年實現光刻機出貨345臺，其中EUV光刻機出貨40臺，系EUV唯一供應商。據ASML，公司未來將大幅提升產能，預計2025-26年將實現年產90臺EUV光刻機和600臺DUV光刻機，并且在2027-28年增產20臺HighNAEUV光刻機，未來市場潛力巨大。

光刻機主要包含五大核心基礎硬件模組：

1）光學系統：包含光源模組(Source)、照明模組(illuminationmodule)和物鏡模組(Optics)。紫外光從光源模組生成之后，被導入到照明模組，該系統要對光的能量、均勻度、形狀進行檢測和控制)，光穿過光罩后，物鏡模組將影像聚焦成像在晶圓表面的光阻層上；

2）光罩模組：分為光罩傳送模組(ReticleHandler)及光罩平臺模組(ReticleStage)。光罩傳送模組負責將光罩由光罩盒一路傳送到光罩平臺模組，而光罩平臺模組負責承載及快速來回移動光罩。

3）晶圓模組：分為晶圓傳送模組(WaferHandler)及晶圓平臺模組(WaferStage)。晶圓傳送模組負責將晶圓由光阻涂布機一路傳送到晶圓平臺模組，而晶圓平臺模組（一般是雙平臺）負責承載晶圓及精準定位晶圓來曝光。

光學系統是光刻機最核心的模塊，決定光刻機的工藝能力：

1）光源：光刻機的工藝能力首先取決于光源的波長。在摩爾定律驅動下，光刻設備由從最早的普通光源到使用193nm波長的DUV激光，再到13.5nm的EUV激光，制程節點已提升到7-3nm。

2）照明系統：照明系統位于光源和物鏡系統之間，通過調制，為掩膜提供成像曝光所需的照明模式和照明光場。照明系統主要包括擴束單元、光束整形單元、勻光單元以及照明物鏡四個關鍵部分，其主要作用是提供高均勻性照明、控制曝光劑量和實現離軸照明,以提高光刻分辨率和增大焦深。

3）物鏡系統：物鏡系統作為“光刻機之眼”，決定了光刻機分辨率以及套值誤差能力。通過大直徑物鏡可提升數值孔徑從而提高光刻機分辨率，通過多鏡片組合可修正圖像的形變從而提高成像質量。目前ASMLDUV光刻機中先進機種投影物鏡的高度超過1米，直徑大于40厘米，物鏡內各種鏡片的數量超過15片。

高精密光學鏡頭作為“光刻機之眼”，是光刻機最核心部件。高數值孔徑的鏡頭決定光刻機分辨率以及套值誤差能力。蔡司憑借著自身在光學設計、加工、檢測環節的深厚技術積累，是ASMLEUV極紫外光刻機鏡頭唯一供應商。目前，由蔡司生產的最新一代EUV光刻機反射鏡最大直徑1.2米，面形精度峰谷值0.12納米，表面粗糙度20皮米（=0.02納米=0.2埃），比很多原子的直徑都要小，也就是說達到了原子級別的平坦。憑借自身的先發優勢和技術優勢，蔡司在光刻機鏡頭市場地位顯著，市占率達到80%。

國內眼科器械市場需求大，市場呈現進口壟斷。伴隨著青少年屈光不正患病率提高，中老年白內障手術量增加，我國眼科器械市場增長迅速，據貝殼研究院，2021年市場規模達375億元，2017-21年CAGR為18.5%。而眼科醫療設備行業技術壁壘高，呈現極高的進口壟斷率，蔡司、愛爾康、拓普康等海外公司占據絕大部分市場份額。

電子顯微鏡：市場保持穩步增長，競爭格局相對穩定

市場規模：近年來隨著全球對生命科學、材料研究的探索和研究持續深入，以及對半導體需求不斷擴大等，推動了高校、科研院所、半導體工業等領域對電子顯微鏡的需求，全球電子顯微鏡行業市場規模呈不斷增長趨勢。據日本電子數據，2020年全球電子顯微鏡市場規模為27.64億美元，預計2026年將達到38.87%，2021-26年CAGR為5.8%。其中，掃描電子顯微鏡為主要細分市場，占比74%。而透射電鏡則由于技術水平和價格高、操作難度大，分辨率可達原子級別，主要對樣品晶體結構進行分析等，應用市場還尚未完全打開和釋放，故總體規模還較小，占全球電鏡的26%左右。

競爭格局：從行業參與者情況來看，由于技術水平較高、資金/人才投入大等因素影響，全球電子顯微鏡參與企業較少。目前，全球電鏡市場競爭格局基本穩定，形成了賽默飛(含F(xiàn)EI)、日本電子、日立高新、蔡司、TESCAN、COXEM等幾大電鏡巨頭。

國產替代：近年來，中國掃描電子顯微鏡市場規模呈現逐年增長的態勢且增速較快，均在10%左右。2020年，中國掃描電子顯微鏡市場規模實現16.72億元，受疫情影響，各單位對于掃描電子顯微鏡等科學儀器的采購預算增幅有所下調，故其同比增長率較2018-19年略有下滑，僅為9.21%。但由于國內掃描電子顯微鏡的技術水平與國際先進水平有一定差距，中國的掃描電子顯微鏡行業市場主要被海外知名掃描電子顯微鏡生產企業所占據，市場集中度較高，CR4在75%以上，其中蔡司市占率為22%，排名第一。
