2023引線框架行業深度分析報告 引線框架市場規模將持續向好

• 黃文玉 2023年8月29日 來源：互聯網 1231 80
• 繁體

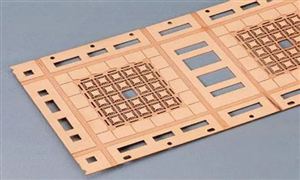

引線框架是半導體封裝的基礎材料，其作為集成電路的芯片載體，借助于鍵合絲實現芯片內部電路引出端與外引線的電氣連接，形成電氣回路的關鍵結構件，起到和外部導線連接的橋梁作用。

一、引線框架行業概況

引線框架是半導體封裝的基礎材料，其作為集成電路的芯片載體，借助于鍵合絲實現芯片內部電路引出端與外引線的電氣連接，形成電氣回路的關鍵結構件，起到和外部導線連接的橋梁作用。其主要功能就是為電路連接、散熱、機械支撐等作用。引線框架作為集成電路的芯片載體，是一種借助于鍵合材料(金絲、鋁絲、銅絲)實現芯片內部電路引出端與外引線的電氣連接，形成電氣回路的關鍵結構件，它起到了和外部導線連接的橋梁作用，絕大部分的半導體集成塊中都需要使用引線框架，是電子信息產業中重要的基礎材料。

有TO、DIP、ZIP、SIP、SOP、SSOP、TSSOP、QFP(QFJ)、SOD、SOT等。主要用模具沖壓法和化學刻蝕法進行生產。引線框架使用的原材料有：KFC、C194、C7025、FeNi42、TAMAC-15、PMC-90等。材料的選擇主要根據產品需要的性能：(強度、導電性能以及導熱性能)來選擇。

按照生產工藝分類，可將引線框架分為沖壓和蝕刻引線框架。蝕刻工藝產品具備精度高的優勢，而資金投入大且有較高的進入門檻，加之環保壓力是蝕刻工業發展的主要阻礙，預計隨著相關技術逐步完善，成本有望改善，目前國內主要以沖壓為主。

引線框架用銅合金大致分為銅—鐵系、銅—鎳—硅系、銅—鉻系、銅—鎳—錫系(JK--2合金)等，三元、四元等多元系銅合金能夠取得比傳統二元合金更優的性能，更低的成本，銅—鐵系合金的牌號最多，具有較好的機械強度，抗應力松弛特性和低蠕變性，是一類很好的引線框架材料。由于引線框架制作及封裝應用的需要，除高強度、高導熱性能外，對材料還要求有良好的釬焊性能、工藝性能、蝕刻性能、氧化膜粘接性能等。材料向高強、高導電、低成本方向發展，在銅中加入少量的多種元素，在不明顯降低導電率的原則下，提高合金強度(使引線框架不易發生變形)和綜合性能，抗拉強度600Mpa以上，導電率大于80%IACS的材料是研發熱點。并要求銅帶材向高表面，精確板型，性能均勻，帶材厚度不斷變薄，從0.25mm向0.15mm、0.1mm逐步減薄，0.07—0.巧~的超薄化和異型化。

按照合金強化類型可分為固溶型、析出型、析中型，從材料設計原理看，引線框架材料幾乎都是析出強化型合金，采用多種強化方法進行設計，主要有形變強化、固溶強化(合金化強化)、晶粒細化強化、沉淀強化，加入適量的稀土元素可使材料的導電率提高1.5—3%IACS，有效地細化晶粒，可提高材料的強度，改善韌性，而對導電性的影響很小。從加工硬化與固溶硬化相結合和固溶一時效硬化以及復合強化等方面進行研究，改進材料性能。

二、引線框架行業市場發展現狀分析

目前，引線框架材料主要有鐵鎳合金和高銅合金兩大類，其中高銅合金憑借優良的導電、導熱性能，在引線框架領域得以廣泛應用，占比高達80%以上。銅合金引線框架按合金系列主要分為銅-鐵-磷、銅-鎳-硅、銅-鉻-鋯三大系列，按照性能可分為高導電、高強度、中強中導等系列。引線框架屬于銅板帶，約占銅合金2成需求。數據顯示，2019年全球集成電路市場表現不佳，但中國市場實現逆勢增長，帶動我國引線框架市場規模穩步增長，2019年我國引線框架市場規模約為160.5億元，同比2018年增長7.9%。

根據數據，我國集成電路封裝測試從2013年起穩步增長，截止2020年已超過2500億元，隨著我國封測產業規模不斷擴大，對引線框架需求逐年提升。引線框架作為半導體封裝材料的專用材料，在IC封裝環節發揮重要的作用，可為芯片的正常運行提供能量、控制信號并提供散熱保護等功能。

國內整體半導體材料增速明顯高于全球領域，半導體引線框架市場規模也略高于全球增速，數據顯示我國引線框架市場規模從2016年的81億元左右增長至2021年的105.8億元，2022年整體下游影響市場規模增長至114.8億元，細分規模來看，國產企業銷售規?？焖僭鲩L(zhǎng)。

全球引線框架整體現狀而言，2012年以來，隨著全球經濟逐步復蘇以及消費類電子產品需求的不斷增加，全球集成電路產業銷售額增速持續回升。引線框架作為半導體封裝測試的關鍵材料整體需求相對穩定，根據數據，2020年全球引線框架市場規模約為31.95億美元，同比2019年增長3.5%。

當前我國引線框架市場供給端仍被海外廠商所主導，左右，新光、長華、三井、順德和界霖等國際大廠占據全球引線框架市場主要份額，本土廠商供應量遠不能滿足國內外市場需求，國產替代潛在前景廣闊。全球前十企業中，大陸企業僅有康強電子占據4%左右的市場份額。在國內引線框架市場中，中國大陸企業生產的引線框架約占40%，其他由外資在華設廠企業供應或直接進口。2022年整體下游影響市場規模增長至114.8億元，細分規模來看，國產企業銷售規?？焖僭鲩L(zhǎng)，2022年已達65.53億元，隨著國內整體半導體國產化替代需求持續推動，我國引線框架市場規模將持續向好。

三、引線框架行業未來發展趨勢預測

2022年全球消費電子和通訊設備等需求不及預期，引線框架市場規模小幅度增長至40.5億美元左右。未來隨著汽車領域電動化、人工智能、數據中心等領域持續發展擴展，整體半導體需求將持續增長從而帶動半導體引線框架市場規模持續向好。

中研普華利用多種獨創的信息處理技術，對市場海量的數據進行采集、整理、加工、分析、傳遞，為客戶提供一攬子信息解決方案和咨詢服務，最大限度地降低客戶投資風險與經營成本，把握投資機遇，提高企業競爭力。想要了解更多最新的專業分析請點擊中研普華產業研究院的《2022-2027年中國引線框架行業發展趨勢及投資預測報告》。
